Komplet sæt med to monteringsadaptere og to nakkestøttebeslag. Med vippeled. Til Nextbase Duo Cinema montering.

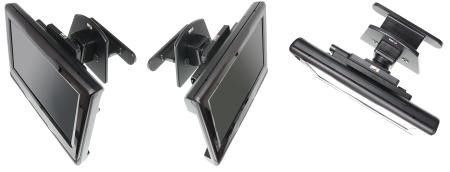

Monteringsadapter med vippedrejning og nakkestøttebeslag. Brugt med Nextbase originale Duo Cinema mount. Monteringsadapteren består af en adapterplade, der skrues på bagsiden af Duo Cinema beslaget, som derefter monteres på et vippedrejebeslag, der monteres på Brodit nakkestøttebeslag.
Kan vinkles 20°, drejes 360°. Fremstillet af sort ABS / Acetal plast. Fremstillet i Sverige.
BEMÆRK! Nextbase Original Dock-beslag medfølger ikke.
Mål på en adapter: 90 x 55 x 38 mm (B x H x D mm)
Vægt af adapter: 83 g
Mål på en nakkestøttebeslag: 136 x 97 x 81 mm (B x H x D mm)
Vægt af et nakkestøttebeslag: 225 g
Læs hele vejledningen omhyggeligt og se på billederne, inden monteringen påbegyndes.
1. Skru det originale Duo Cinema-beslag af Nextbase-hovedstøttebeslaget ved at løsne seks skruer. acer en monteringsadapterplade på bagsiden af Duo Cinema-beslaget og fastgør med fire af agna skruerne.
2. Løsn skruen i midten af monteringsadapteren, så du kan fjerne monteringspladen på bagsiden. acer et monterings Brodit på Brodit nakkestøtte mount. Skru monteringspladen på med de medfølgende skruer. acer en monteringsadapter over monteringspladen, så skruen i kugleleddet passer. Spænd skruen, så monteringsadapteren sidder godt fast, men stadig kan vinkles.
3. Løsn skruerne fra Brodit "s nakkestøttebeslag. acer a bagsiden af beslaget på forsiden af nakkestøtten. acer a den anden del af beslaget, monteret med en monteringsplade, på bagstykket, så skruerne passer i hullerne. acer a skruerne i hullerne. Spænd skruerne med det medfølgende værktøj, indtil nakkestøttebeslaget sidder godt fast. Nakkestøttebeslaget er formonteret.
4. For at fastgøre monteringsadapteren til skærmen: acer en monteringsadapter med den originale Duo Cinema-montering på bagsiden af skærmen og tryk den på plads sidelæns, så den sidder godt fast.
For at placere skærmen på hovedstøtten mount: acer skærm over hovedstøtten mount med monteringsadapteren. Tryk skærmen lige ned på monteringsadapteren, så den sidder godt fast.
Sådan fjernes skærmen: Tryk skærmen lige op, og tag den af monteringsadapteren.
Monteringsadapter med vippedrejning og nakkestøttebeslag. Brugt med Nextbase originale Duo Cinema mount. Monteringsadapteren består af en adapterplade, der skrues på bagsiden af Duo Cinema beslaget, som derefter monteres på et vippedrejebeslag, der monteres på Brodit nakkestøttebeslag.
Kan vinkles 20°, drejes 360°. Fremstillet af sort ABS / Acetal plast. Fremstillet i Sverige.
BEMÆRK! Nextbase Original Dock-beslag medfølger ikke.
Mål på en adapter: 90 x 55 x 38 mm (B x H x D mm)
Vægt af adapter: 83 g
Mål på en nakkestøttebeslag: 136 x 97 x 81 mm (B x H x D mm)
Vægt af et nakkestøttebeslag: 225 g
Læs hele vejledningen omhyggeligt og se på billederne, inden monteringen påbegyndes.
1. Skru det originale Duo Cinema-beslag af Nextbase-hovedstøttebeslaget ved at løsne seks skruer. acer en monteringsadapterplade på bagsiden af Duo Cinema-beslaget og fastgør med fire af agna skruerne.
2. Løsn skruen i midten af monteringsadapteren, så du kan fjerne monteringspladen på bagsiden. acer et monterings Brodit på Brodit nakkestøtte mount. Skru monteringspladen på med de medfølgende skruer. acer en monteringsadapter over monteringspladen, så skruen i kugleleddet passer. Spænd skruen, så monteringsadapteren sidder godt fast, men stadig kan vinkles.
3. Løsn skruerne fra Brodit "s nakkestøttebeslag. acer a bagsiden af beslaget på forsiden af nakkestøtten. acer a den anden del af beslaget, monteret med en monteringsplade, på bagstykket, så skruerne passer i hullerne. acer a skruerne i hullerne. Spænd skruerne med det medfølgende værktøj, indtil nakkestøttebeslaget sidder godt fast. Nakkestøttebeslaget er formonteret.
4. For at fastgøre monteringsadapteren til skærmen: acer en monteringsadapter med den originale Duo Cinema-montering på bagsiden af skærmen og tryk den på plads sidelæns, så den sidder godt fast.
For at placere skærmen på hovedstøtten mount: acer skærm over hovedstøtten mount med monteringsadapteren. Tryk skærmen lige ned på monteringsadapteren, så den sidder godt fast.
Sådan fjernes skærmen: Tryk skærmen lige op, og tag den af monteringsadapteren.
| Passer til: | Nextbase Duo Cinema, Volvo S90 17-18, Volvo V90 17-18, Volvo XC90 15-18 |
| dell : | 810696 |
